东莞象力液压：列管式冷却器结构原理与性能解析
来源：本站 时间：2026/6/2 19:10:50 次数：
在工业液压与冷却系统中，列管式冷却器凭借其高效换热、结构稳固、适应性强等优势，成为电厂、注塑、压铸等行业不可或缺的核心设备。然而，面对市场上琳琅满目的产品，如何从技术层面甄别优劣？如何确保日常维护到位，最大化设备寿命？东莞象力液压将从日常维护、核心参数、性能对比、材质选择等维度，对列管式冷却器进行深度技术解读，帮助工程技术人员与采购决策者建立一套科学评估体系。
一、结构原理：列管式冷却器的技术根基

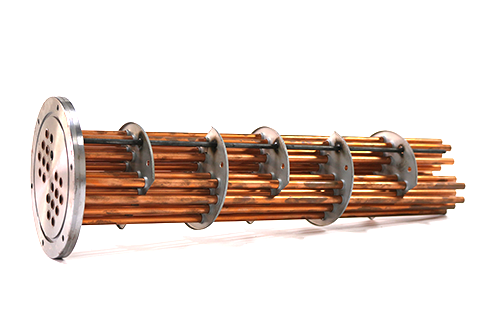

列管式冷却器的核心工作原理基于间壁式换热。其主体结构由壳体、管束（换热管）、管板、折流板、端盖（水室）及密封件组成。工作过程中，热介质（如液压油）在壳程内流动，冷介质（冷却水）在管程内流动，热量通过管壁高效传递。
关键结构解析：
- 管程数：指冷却水在管束内流动的行程次数。常用1-4管程设计。管程数越高，冷却水流速越快，换热系数越大，但流动阻力也相应增加。电厂、大型注塑机等连续运行场景，多采用2-4管程设计以平衡效率与能耗。
- 折流板：安装于壳程，引导热介质呈“S”形流动，增加湍流程度，有效防止介质短路，提升换热均匀性。但折流板间距过小会增大压降，需根据介质粘度与流量优化设计。
- 密封性：列管式冷却器的密封性直接影响设备安全与换热效率。优质产品采用双重密封结构（O型圈+垫片），结合精密加工的管板与端盖平面度，确保油水绝不互混。象力液压等头部厂家在出厂前均进行1.5倍设计压力的水压试验与气密性检测，杜绝泄漏隐患。
二、核心参数：量化评估列管式冷却器性能
1. 冷却能力
冷却能力（单位：kW或kcal/h）是选型的首要依据。它取决于换热面积、换热系数与介质温差。计算公式为：
Q = K × A × ΔTm其中，K为总换热系数（与管材、流速、污垢热阻相关），A为有效换热面积，ΔTm为对数平均温差。关键误区：并非换热面积越大冷却能力越强，若壳程介质流速过低形成层流，换热效率将大幅下降。因此，高流速设计（壳程油速1-2m/s、管程水速2-3m/s）才是高效换热的保证。
2. 法兰规格
列管式冷却器的法兰接口必须与液压系统或冷却水管道匹配。标准规格包括：
- 油口法兰：通常遵循SAE、JIS、DIN标准，常见尺寸1”至4”，压力等级16-40bar。
- 水口法兰：采用GB/T 9116或ANSI标准，耐压10-16bar。
定制化需求：在电厂或大型压铸机改造项目中，常需非标法兰接口。象力液压等专业厂家提供按图定制服务，法兰材质可选碳钢镀锌、不锈钢316L，确保抗腐蚀与长寿命。
3. 抗腐蚀等级
冷却介质（尤其是工业循环水、海水）的腐蚀性是列管式冷却器寿命的关键制约因素。
- 材质选择：换热管常用紫铜管（导热系数高，但耐氨腐蚀差）、304不锈钢（抗一般腐蚀）、316L不锈钢（抗氯化物点蚀）、钛管（最优抗腐蚀，适用于海水冷却）。
- 壳体处理：碳钢壳体需进行环氧树脂防腐涂层或镀镍处理；全不锈钢壳体适用于高腐蚀环境。
- 抗腐蚀等级标识：国际标准ISO 9223、NORSOK M-001等均有对应等级。对于海水或高氯工况，建议选择316L不锈钢管+全不锈钢壳体，或钛管+钛合金复合材料。
三、日常维护：延长寿命、保障效率的核心实践
1. 定期清洗
- 水垢与沉积物：硬水中的钙镁离子会形成水垢，降低换热效率。建议每3-6个月进行一次化学清洗（酸洗后中和）或机械清洗（高压水枪/通管器）。对于可拆式列管冷却器，可打开两端端盖，直接抽出管束清洗。
- 油侧污染：液压油劣化产生的胶质、碳化物会附着于管外壁。建议配合在线油液过滤系统，或每年大修时使用专用油垢清洗剂循环浸泡冲洗。
2. 密封件更换
密封件（O型圈、垫片）是泄漏的薄弱环节。建议每12-18个月检查一次密封件状态，发现硬化、裂纹、变形立即更换。选用丁腈橡胶（NBR，耐油）或氟橡胶（FKM，耐高温）材质。
3. 防冻与防锈
在寒冷地区，停机时排空冷却水，防止结冰冻裂管束。长期停用的冷却器，应充入氮气或防锈油进行保护。
4. 在线监测
对于电厂、大型连续生产线，建议加装温度传感器、流量开关、压差变送器。当冷却器进出口压差超过初始值1.5倍时，即需清洗；当油温超过设定值，系统自动报警或切换备用冷却器。
四、技术优势：为何列管式冷却器在工业场景中备受青睐？
|
对比项
|
列管式冷却器
|
板式冷却器
|
风冷式冷却器
|
|---|---|---|---|
|
换热效率
|
中高，可调管程数
|
高，但易堵塞
|
低，受环境温度影响大
|
|
使用体验
|
结构坚固，寿命长（10-15年）
|
密封垫易老化漏液（3-5年）
|
噪音大，维护频率高
|
|
密封可靠性
|
油水隔离，密性高
|
垫片多，泄漏风险大
|
无泄漏风险（风冷）
|
|
维护便捷性
|
可拆式结构，清洗快
|
拆卸需专用工具，繁琐
|
清洁风扇、散热片即可
|
|
抗腐蚀性能
|
可选不锈钢/钛管，适应恶劣水质
|
板片薄，不耐强烈腐蚀
|
散热片易氧化
|
|
性价比
|
高，一次投入，长期稳定运行
|
中，初始成本低，但维护成本高
|
低，需定期更换风扇等部件
|
典型案例对比：在某2600T大型注塑机应用场景中，原使用进口板式冷却器，每半年因密封垫老化出现油水互混，导致液压油乳化、阀组卡滞。更换为象力FC系列列管式冷却器（4管程、316L管束+壳体）后，连续运行24个月无泄漏，油温稳定在45-52℃，设备故障率下降60%。
五、如何挑选最佳厂家？—— 技术实力与服务是硬指标
在众多列管式冷却器供应商中，选择最佳厂家应重点考察以下维度：
1. 制造资质：ISO9001。象力液压等高新技术企业，拥有百项专利，证明其自主研发能力。
2. 材质与工艺：坚持使用国标铜管（T2紫铜）、无缝不锈钢管（304/316L），并采用胀接+焊接双工艺，确保管接头强度与密封。
3. 定制化能力：是否支持非标法兰、多管程、防腐蚀特殊涂层等定制？象力液压的20人研发团队可提供ODM/OEM服务，精准匹配海外液压设备配套需求。
4. 售后与交付：是否支持多种币种结算（美元/欧元/人民币）、48小时响应机制、全球物流覆盖？对于出口项目，厂家需具备专业外贸商务团队，流程无缝衔接。
5. 批发折扣与性价比：工业客户批量采购（10台以上）通常可获15%-25%折扣。性价比并非只看价格，更应综合使用寿命、维护成本、备件通用性。例如，象力液压提供标准化列管冷却器，备件（密封件、管束）可互换，降低长期持有成本。
六、行业应用：从电厂到精密注塑的全场景覆盖
电厂使用场景
在火力发电厂、核电站中，列管式冷却器主要应用于：
- 透平油冷却系统：冷却汽轮机润滑油，确保轴承温度≤55℃。
- 发电机氢气冷却器：部分改造项目采用油水冷却系统。
- 闭式循环冷却水系统：冷却各种辅机设备。
电厂对冷却器的抗腐蚀等级、长寿命、高可靠性要求极严。一般要求壳体耐压1.0-1.6MPa，管束采用海军铜或不锈钢，设计寿命不低于20年。
注塑与压铸场景
如前文所述，注塑机液压油温控、模具冷却直接决定产品良率与成型周期。列管式冷却器的使用体验表现为：
- 全年连续生产无油温报警（夏季最热时段油温可控制在55℃以内）。
- 清洗频次从每月1次降至每季度1次（防垢型设计）。
- 液压油换油周期延长50%以上，降低运营成本。
结语：技术驱动，价值回归
列管式冷却器作为工业冷却的“心脏”，其技术参数、材质工艺、维护策略直接决定生产连续性、设备寿命与综合成本。无论是工程师选型、采购询价，还是车间日常维护，都需以管程数优化、密封可靠性、抗腐蚀材质为核心指标。选择东莞象力液压等技术积淀深厚、资质齐全、服务网络专业的厂家，不仅意味着获取更高性价比的产品，更是对整个生产系统的长期稳定投资。
未来，随着新能源、精密制造等领域对温控精度要求提升，列管式冷却器将向智能化监控、高效紧凑结构、绿色防腐材质持续进化。东莞象力液压深耕行业二十年，持续迭代核心技术、优化产品结构、升级配套服务，助力各行业工业生产提质增效、节能降耗，帮助广大企业在激烈的工业竞争中立于不败之地。
