东莞象力液压：液压功耗测算改造维修全流程实操详解
来源：本站 时间：2026/6/23 17:35:32 次数：
深耕液压设备定制改造与技术落地的东莞象力液压，深耕行业二十年，积累了海量现场运维与升级改造实战经验。在工业生产中，液压系统以其强大的动力输出、精准的控制能力和极高的可靠性，成为工程机械、冶金、新能源等领域的核心驱动。然而，随着设备老化、能耗压力增加，如何科学测量液压系统的功耗？如何制定经济高效的升级改造方案？当系统出现故障时，又该如何快速维修？本文结合东莞市象力液压元件制造有限公司20年行业经验，以一次真实的液压系统升级改造过程为例，为你拆解液压系统工作原理、功耗测量方法、维修步骤教程及操作注意事项，助你从“会用”到“精通”。
一、液压系统工作原理详解：一切操作的基础
在动手测量或维修之前，必须理解液压系统的工作逻辑。液压系统的本质是“能量转换器”——电机带动油泵旋转，将机械能转化为液压油的压力能；压力油通过阀组控制方向、流量和压力，驱动油缸或马达完成直线或旋转动作；最后，液压油流回油箱，完成循环。
以象力液压为某汽配厂定制的伺服液压压装系统为例，其核心结构包括：
动力部分：伺服电机驱动变量柱塞泵，输出可调节的压力油。
控制部分：比例换向阀、溢流阀、节流阀组成阀组，实现压力、速度的闭环控制。
执行部分：精密油缸，位移精度可达0.01mm。
辅助部分：油箱、过滤器、冷却器、蓄能器，确保油液清洁、温度稳定。
关键点：液压系统的效率与功耗密不可分。系统工作时，油泵的排量、溢流阀的泄压、油管的沿程损失都会转化为热量，直接反映在功耗上。因此，准确的功耗测量是诊断系统状态的第一道关卡。
二、液压系统功耗测量方法：数据驱动节能降本
某东莞木工机械厂的热压机液压系统出现“压力不足、动作变慢、产能减半”的问题。通过象力液压技术团队现场诊断，首先对系统功耗进行了全面测量。
1. 测量前的准备工作
工具：钳形功率表（测电机输入功率）、压力传感器（测系统压力）、流量计（测实际流量）、红外测温仪（测油温和阀体温度）。
状态设定：让系统在额定工况下空载运行5分钟，再加载至工作压力，记录稳定后的数据。
2. 功耗计算公式与实操
液压系统总功耗分为两部分：
机械输入功率：P_in = √3 × U × I × cosφ × η_motor（η_motor为电机效率，通常取0.85-0.9）
液压输出功率：P_out = p × Q / 60（p为压力，单位MPa；Q为流量，单位L/min）
实际案例：该热压机电机额定功率15kW，实测电流28A，电压380V，cosφ=0.85，计算出P_in≈15.7kW。同时，压力传感器显示系统工作压力仅8MPa（额定应12MPa），流量计显示Q=45L/min（额定应60L/min），则P_out=8×45/60=6kW。系统效率η=6/15.7≈38.2%，远低于正常值（60%-70%），说明存在严重能量损失。
3. 进一步定位损耗点
溢流阀：通过监测溢流阀回油管温度。若回油温度比进油温度高10℃以上，说明溢流阀开启过量，大量能量以热量形式浪费。
油泵内泄漏：在油泵出口安装流量计，对比油泵理论排量和实际输出流量，差值超过15%即表明泵体磨损严重。
结论：该热压机功耗异常的主要原因是油泵磨损内泄严重，以及溢流阀卡滞导致压力设定不准。这就引出了下一步——升级改造方案的制定。
三、液压系统升级改造方案：从“修修补补”到“脱胎换骨”
针对上述案例，象力液压团队给出了“最小化停机、最大化效益”的分阶段改造方案：
1. 短期修复（当天完成）
更换油泵：选用同型号齿轮泵替换磨损件，成本约2000元。
清洗阀组：拆解溢流阀、换向阀，用超声波清洗阀芯和阀体，去除油泥和铁屑。
更换滤芯：原滤芯堵塞严重，更换高精度10μm滤芯（配套新油）。
2. 中期升级（3天完成）
加装蓄能器：针对热压机频繁保压的工况，在系统进油口并联一个10L隔膜式蓄能器。蓄能器可以在油泵停止时释放压力油维持系统压力，减少油泵启停频率，实测节电15%。

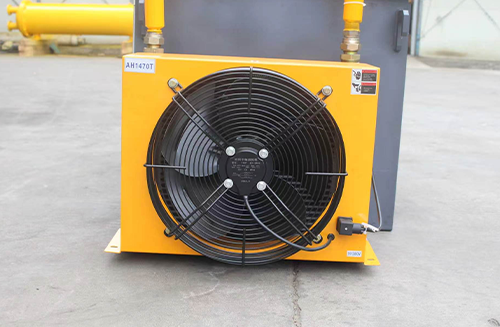

改造冷却回路：原风冷却器散热不足，改造为列管式水冷却器，并配备温控电磁阀。当油温超过55℃时自动开启冷却水，将油温稳定在45-50℃，避免油液老化导致效率下降。
3. 长期优化（停产检修时安排）
升级为变量泵系统：将定量齿轮泵替换为恒压变量柱塞泵，配合压力传感器实现按需供油——系统保压时油泵自动降至接近零流量，功耗降低30%以上。
引入PLC智能控制：替换老式继电器控制箱，实现自动压力校准、故障自诊断、远程监控等功能。
改造成效：修复后该热压机满产恢复至80批/天，故障率下降80%，年节约电费和维护成本超15万元。这正是“液压系统升级改造方案”从理论到实践的落地价值。
四、液压系统维修步骤教程：系统化故障排查流程
在日常运维中，液压系统最常见的故障是“压力不足”“动作慢”“异响”“油温高”。以下为象力液压团队总结的标准化维修步骤：
第一步：询问与观察（5分钟）
询问操作工：故障发生前是否有异常噪音、油温变化？何时发生？
观察油位是否在刻线之间？油液是否发白（乳化）或发黑（高温氧化）？
检查管路接头是否漏油？油管是否硬化、鼓包？
第二步：通电空载测试（10分钟）
启动电机，听油泵声音。若发出尖锐啸叫，可能是吸油不足（滤芯堵塞或进油管漏气）。
检查压力表：空载时压力应接近零；若空载压力超过1MPa，说明溢流阀设定错误或阀芯卡死。
第三步：加载测试（15分钟）
操作换向阀使油缸顶出，观察动作速度。若速度明显偏慢，则可能是油泵流量不足（内泄）或节流阀调得过小。
记录系统工作压力：对比铭牌额定压力。若压力无法达到设定值，优先检查溢流阀调定螺母是否松动；若压力稳定但数值偏低，则拆卸油泵出口单向阀，看阀芯是否磨损。
第四步：局部拆解与清洗（30分钟）
以“溢流阀卡滞”为例：
1. 断电、泄压（手动操作换向阀让油缸缩回，松开泄压接头）。
2. 拆下溢流阀阀体，取出弹簧和阀芯。
3. 用细砂纸（600目）轻轻打磨阀芯表面轻微划痕，用压缩空气吹净阀体内孔。
4. 组装后重新调节压力：先放松调压螺母，电机启动后缓慢旋紧，观察压力表达到额定值后锁紧螺母。
第五步：系统再生与油品处理（2小时）
对于严重污染系统（油液变黑、有金属颗粒），必须执行“循环清洗”：
断开油缸、阀组，用旁通管路连接油箱出油口和回油口。
在回油口加装高精度过滤小车（3μm滤芯），连续循环过滤4小时以上。
更换新液压油（推荐46#抗磨液压油），并添加清洁剂冲洗管路。
关键口诀：“一查油量二听声，三看压力四测温，五洗阀芯六换油，七调参数八验证”。按照这个步骤教程，90%的液压系统故障可在4小时内解决。
五、液压系统操作注意事项：安全与效率的“双保险”
即使系统设计和维修再完美，错误的操作也会让一切归零。以下是象力液压工程师在客户现场反复强调的12条铁律：
1. 启动前必检：检查油箱油位（不低于油标中位）、油温（不超过60℃）、管路接头紧固性。冬季需空载运转5分钟预热液压油。
2. 严禁带压拆管：维修或更换元件前，必须关闭电机、挂“禁止合闸”牌，并手动操作换向阀释放系统残余压力（观察压力表归零）。
3. 控制油温在35-55℃：油温低于20℃时液压油粘度过高，油泵吸油不足；高于60℃时油液氧化加速、粘度下降、泄漏增加。须定期清理冷却器翅片。
4. 每500小时换滤芯：回油滤芯和吸油滤芯是系统的“肾脏”，堵塞后油泵寿命缩短50%以上。换滤芯时注意清洁，避免杂质进入油箱。
5. 调压“先松后紧”：调节溢流阀或减压阀时，先完全松开调压螺母，再缓慢增压，避免瞬间超压损坏密封件。
6. 垂直安装蓄能器：隔膜式蓄能器必须正立安装（充气阀朝上），且预充氮气压力为系统最低工作压力的90%。严禁用氧气替代。
7. 防止空气进入系统：新加油后应松开油缸排气螺塞，慢速动作几次排出空气；否则油缸会爬行、产生气穴噪音。
8. 定期检测油液清洁度：每季度用颗粒计数器检测油液，ISO 4406标准应控制在18/15/12级别以下（相当于NAS 8级）。
9. 电机转向必须正确：新装或维修后，点动电机观察油泵旋向（箭头指示方向），反转会导致油泵损坏。
10. 使用合格液压油：不同品牌、不同牌号的液压油严禁混用，更换油品时需彻底清洗油箱。
11. 保持散热通风：液压站周围不得堆放杂物，散热器前方保持30cm以上空隙。
12. 建立设备档案：记录每次换油时间、更换滤芯型号、故障现象及处理方法。用好数据，才能精准预判下次维修时机。
结语：从“被动维修”到“主动管理”
透过这次热压机升级改造案例，我们完整走过了从功耗测量、方案设计、维修执行到操作规范的闭环。液压系统不是“坏了再修”的黑盒子，而是可以通过科学方法优化效率、降低能耗的精密系统。东莞市象力液压元件制造有限公司，凭借20年研发生产经验、多项专利和ISO9001质量管理体系，不仅提供标准液压站、蓄能器、油缸等核心元件，更致力于为全球客户提供从故障诊断、升级改造到操作培训的全流程一站式服务。
如果你正在为液压系统的功耗高企、频繁停机或老化改造而困扰，欢迎联系象力液压技术团队——我们擅长用数据说话，用方案解决问题，用品质守护你的每一台设备。
（本文所有数据均来自东莞象力液压真实客户案例，设备信息及改造方案经脱敏处理。）
